NMEA 0183 (.nmea)

Un fichier NMEA est un journal de trace GPS : les phrases de texte NMEA 0183 qu'un récepteur GPS émet sur sa liaison série, enregistrées sur disque ligne par ligne, le plus souvent en .nmea, .txt ou .log. NMEA 0183 n'est pas vraiment un format de fichier mais ce flux, si bien que presque tout logiciel peut lire le journal : un éditeur de texte affiche les phrases brutes, et RouteConverter affiche la trace sur la carte et la convertit en GPX, en KML ou en tableur Excel.

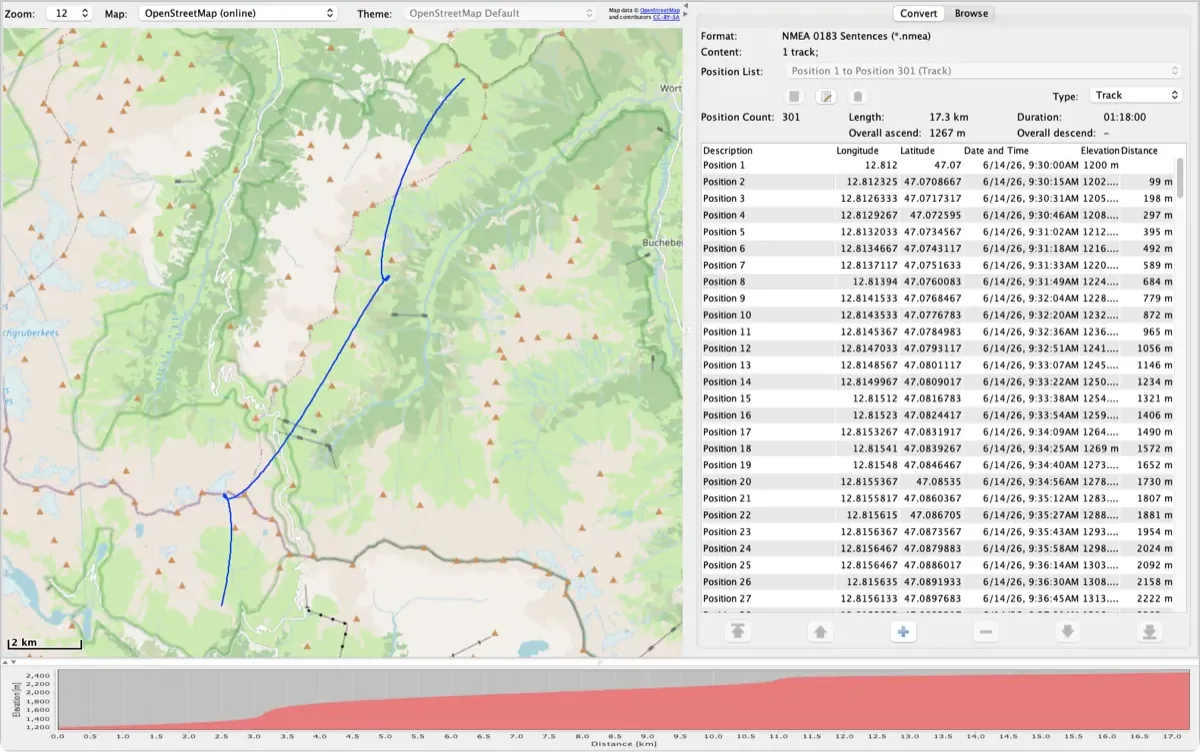

RouteConverter affichant sur la carte une trace NMEA d'une route de col alpin, avec sa liste des positions et son profil d'altitude

En bref

Extension .nmea
Encodage text
Créé en 1983
Par National Marine Electronics Association (NMEA)
Version actuelle 4.30, published December 2023

Historique

La National Marine Electronics Association a défini NMEA 0183 en 1983, en remplacement de ses anciennes normes NMEA 0180 et 0182. Il a été révisé de nombreuses fois depuis ; la version 4.30 a été publiée en décembre 2023. NMEA 2000 a largement pris le relais dans la plaisance, mais NMEA 0183 reste la norme dans la marine marchande et correspond toujours à ce qu'émet une simple puce GPS.

Où il est utilisé

Les GPS marins, traceurs de cartes, transpondeurs AIS, récepteurs GPS USB et enregistreurs de données simples parlent tous NMEA 0183. Presque tout logiciel qui dialogue directement avec un récepteur GPS (programmes de navigation, outils aéronautiques, suivi de radiosondes) l'interprète. Les enregistreurs de données, récepteurs USB et applications d'enregistrement GPS écrivent ce flux dans un fichier ; l'extension varie (.nmea, .txt, .log), le contenu reste le même.

Structure

NMEA 0183 est de l'ASCII imprimable transporté sur une liaison série, classiquement en 8-N-1 à 4800 bauds (38400 pour la variante AIS haut débit). Chaque phrase commence par $ ou !, puis un identifiant d'émetteur de deux caractères et un type de phrase de trois caractères, puis des champs séparés par des virgules, puis un astérisque et une somme de contrôle hexadécimale à deux chiffres, et se termine par un retour chariot et un saut de ligne ; une phrase compte au plus 82 caractères. Une ligne typique : $GPRMC,093015.00,A,5122.3810,N,00658.7240,E,0.4,87.3,140526,,,A*68 : émetteur GP (GPS) et type de phrase RMC, heure UTC 09:30:15, statut A (fix valide), latitude 51° 22,3810′ N et longitude 6° 58,7240′ E (degrés et minutes décimales, pas des degrés décimaux), vitesse sur le fond 0,4 nœud, cap 87,3°, date 14 mai 2026, deux champs vides de déclinaison magnétique, mode A (fix autonome) et somme de contrôle 68. Pour le GPS, les phrases importantes sont GGA (fix, heure et altitude), RMC (le minimum recommandé : position, vitesse et date), GSA (mode de fix et dilution de précision) et GSV (satellites en vue).

Diffusion

NMEA 0183 est le plus petit dénominateur commun de la navigation par satellite : pas de structure d'itinéraire, pas de métadonnées, pas d'imbrication, seulement des positions dans le temps. Il est donc lisible partout et mal adapté à tout ce que l'on veut planifier plutôt qu'enregistrer.

Prise en charge dans RouteConverter

Lit NMEA 0183 Sentences
Écrit NMEA 0183 Sentences

RouteConverter lit les phrases RMC, GGA, GLL, GNS, VTG, ZDA, GSA et WPL des récepteurs GPS ($GP) et multi-constellations ($GN), quelle que soit l'extension (.nmea, .txt ou .log), et en tire une trace avec heure, position, altitude, vitesse, cap, nombre de satellites et dilution de précision. Les lignes à la somme de contrôle erronée ou sans fix sont ignorées. Pour obtenir un tableur, ouvrir le journal via Fichier → Ouvrir et l'enregistrer en Microsoft Excel via Fichier → Sauvegarder Sous (NMEA en Excel) ; pour les cartes et les autres applications, l'enregistrer en GPX (NMEA en GPX). RouteConverter écrit aussi NMEA 0183.

Spécifications et documentation

Conversions associées

Questions fréquentes

Qu’est-ce qu’un fichier .nmea ?

Un fichier NMEA est un journal de trace GPS : les phrases de texte NMEA 0183 qu'un récepteur GPS émet sur sa liaison série, enregistrées sur disque ligne par ligne, le plus souvent en .nmea, .txt ou .log. NMEA 0183 n'est pas vraiment un format de fichier mais ce flux, si bien que presque tout logiciel peut lire le journal : un éditeur de texte affiche les phrases brutes, et RouteConverter affiche la trace sur la carte et la convertit en GPX, en KML ou en tableur Excel.

Comment ouvrir un fichier .nmea ?

RouteConverter, le convertisseur gratuit pour Windows, macOS et Linux, ouvre les fichiers NMEA 0183 : lancer l’application, charger le fichier, puis l’afficher sur la carte ou l’enregistrer dans un autre format.

En quels formats convertir un fichier .nmea ?

RouteConverter convertit gratuitement les fichiers .nmea vers d’autres formats. Ces conversions ont leur propre guide : NMEA 0183 vers Microsoft Excel, NMEA 0183 vers GPX.
